304不銹鋼鍋體直接采用電磁加熱，電磁線圈布置本身也是一個難點。盡管電磁線圈在鍋體底部的安裝方式有多種，直接在鍋體上布置線圈，并牢固固定，需要反復總結才能將電磁線圈牢固固定。

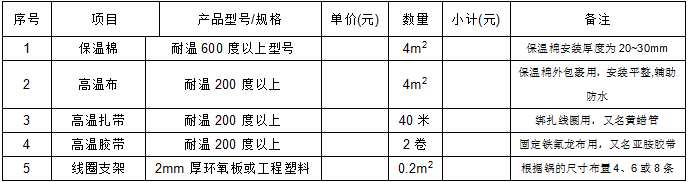

一、在安裝之前需要準備以下基本物料：

二、繞線方法及步驟：

1、焊接螺桿：

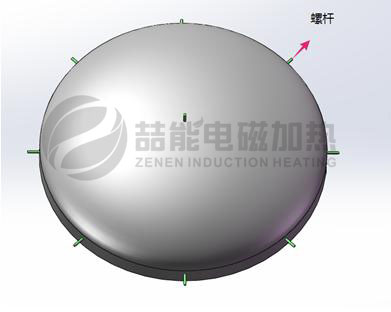

將鍋反扣在地面或平臺上，在鍋背面邊緣圓周方向均勻焊接8或16個M8*45mm的通絲螺桿，在鍋底部中心處焊接1個M8*45mm通絲螺桿，如下圖（1）：

2、包保溫棉及鐵氟龍布：

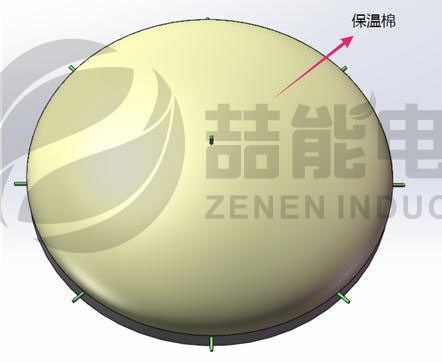

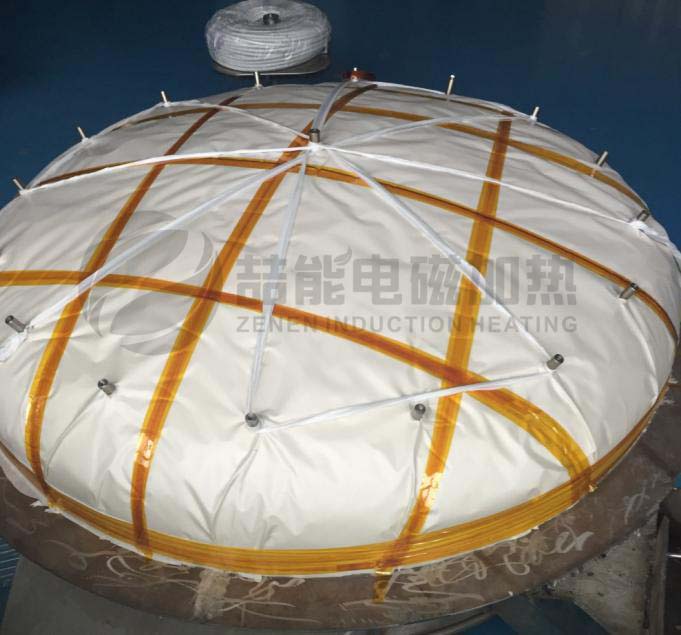

在鍋底均勻包裹保溫棉，不銹鋼鍋的棉厚度1CM，復合鍋的棉厚度2~3CM，然后再包上一層鐵氟龍布，防止后續綁線時刮壞棉，如圖（2）。

                       圖（1）                                                  圖（2）

3、繞電磁線圈：

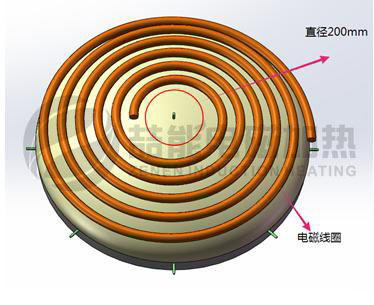

在距離鍋底中心半徑100mm的范圍外開始繞線，如選擇60KW功率，線徑≥35mm2，不銹鋼鍋密繞（線間隔0），繞線長度約130米（不含兩端引線長度）；復合鍋稀繞（線間隔A為15mm），繞線長度約60米（不含兩端引線長度），約24圈，如圖（3）&（4）。

                      圖（3）                                   圖（4）

4、綁扎線圈：

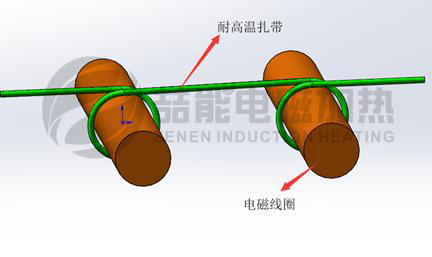

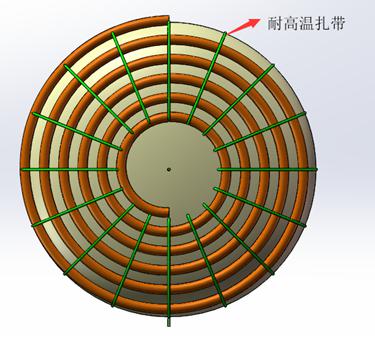

線圈繞好后，此時線是自由狀態，需要用耐高溫扎帶將線綁牢固，圓周方向均勻綁扎16條及以上，以保證鍋體翻轉時線圈牢固不會松脫，如圖（5）&（6）；

                      圖（5）                                            圖（6）

5、固定線圈：

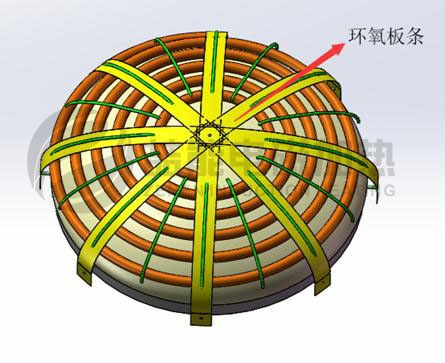

使用寬度50~80mm，厚度2mm的環氧板條用于固定線圈。環氧條外套高溫絕緣管或者玻纖布，并固定在通絲螺桿上，再將線圈用耐高溫扎帶綁在環氧板條上，如圖（7）。若固定線圈的各環氧條與線圈間存在的較大間隙須用保溫棉或其他耐溫材料塞緊，以鍋體翻轉后線圈松脫。為延長作為線圈支架環氧板的使用壽命,最好用玻纖布或高溫套管包裹防護.也可用耐高溫的塑料.

                           圖（7） 304不銹鋼鍋體（螺桿位置應下移）

6、線圈散熱：

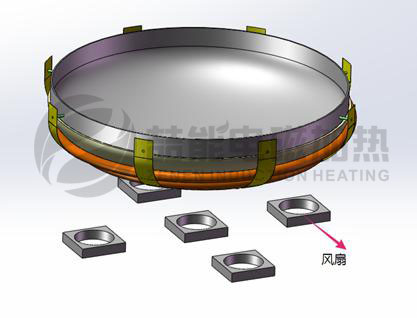

如果線圈線徑的選擇余量夠大，線圈發熱量會比較小，設備持續工作時線圈溫度低于60度的情況下，線圈不用強制散熱。當線圈溫度≥60度時，需要在鍋體的下方安裝4~6個風扇，對著線圈吹風進行散熱，防止線圈溫度過高氧化老化，10cm≤風扇與線圈的距離≤50cm，如圖（8）。

7、引線的絕緣及固定：

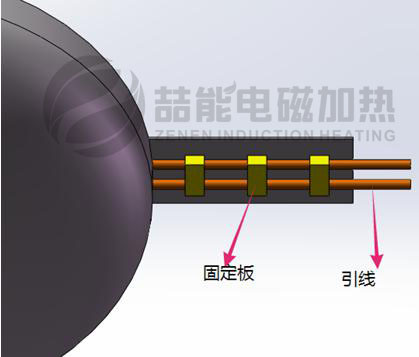

線圈兩端的引線由于可能存在較高的電壓差，因此絕緣非常重要?？梢詫⒁€用黃臘管或者玻纖管進行外包防護，這樣也可以避免鍋體翻轉式磨損線圈表皮。引線固定時不要采用整塊鐵板或不銹鋼板封閉式或半封閉式固定，應采用兩點或多點固定，固定方式參考下圖（9），或者采用非金屬耐溫材料進行綁扎固定，防止固定區域感應發熱。

                           圖（8）                                    圖（9）

8、開模定制線盤：

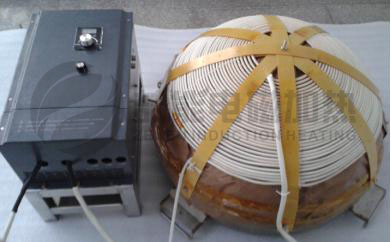

若客戶單一規格炒鍋的生產量比較大時，可開模制作一個球形封頭形狀的耐高溫非金屬支架。類似于下圖的塑料支架，此支架適合普通形狀鍋體。開模定制的支架可以大幅度提高線盤繞制效率，并且可將整個線盤固定在設備底座上，這樣鍋體翻轉時線盤不用隨鍋體轉動。
